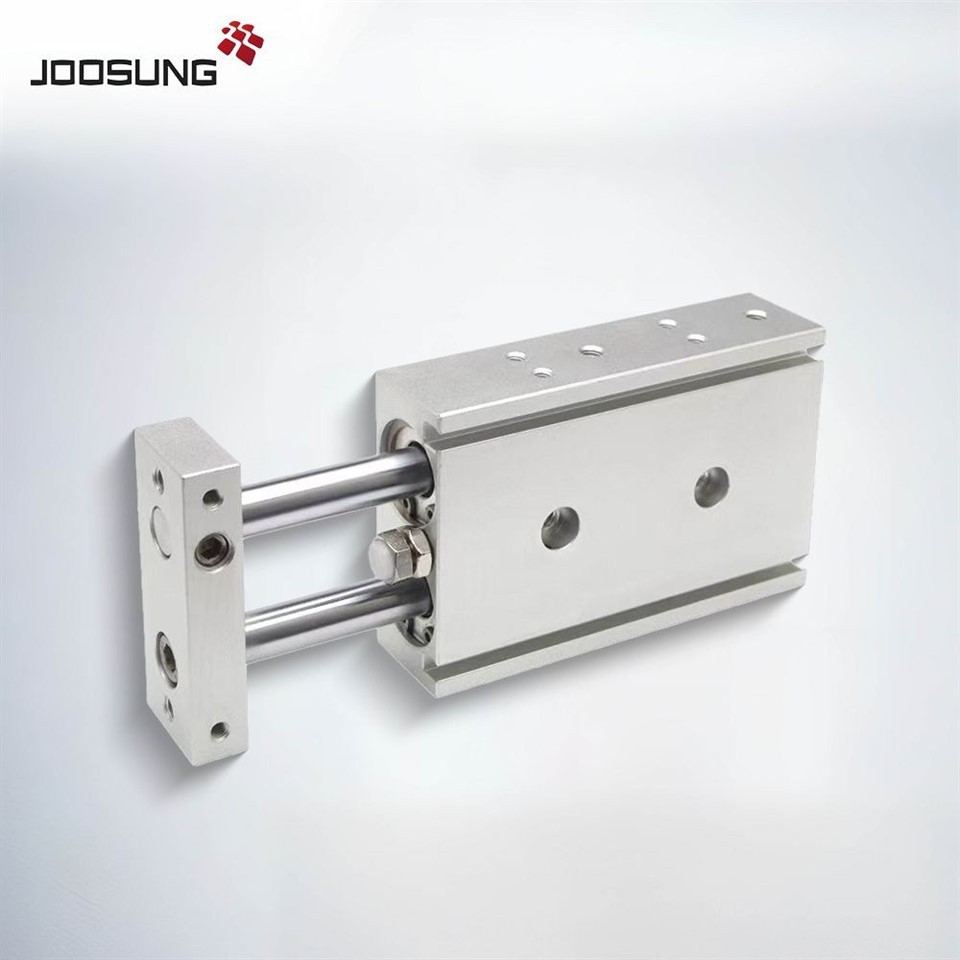

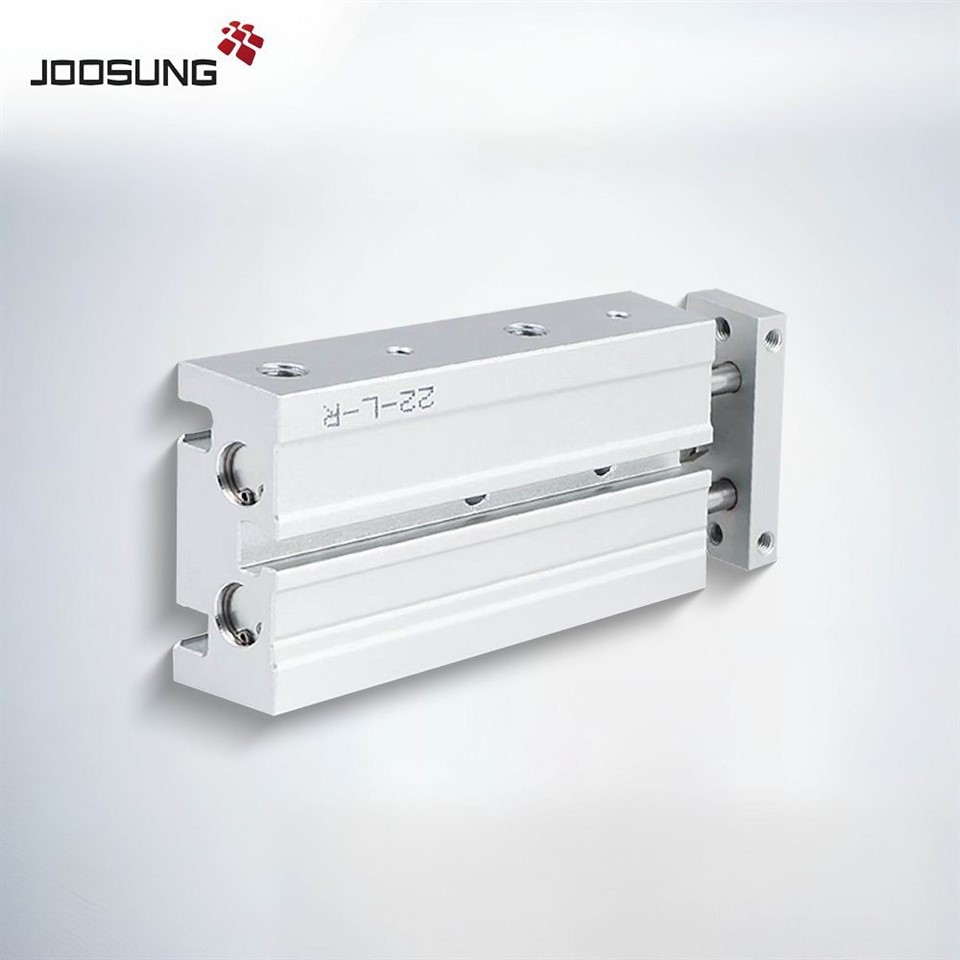

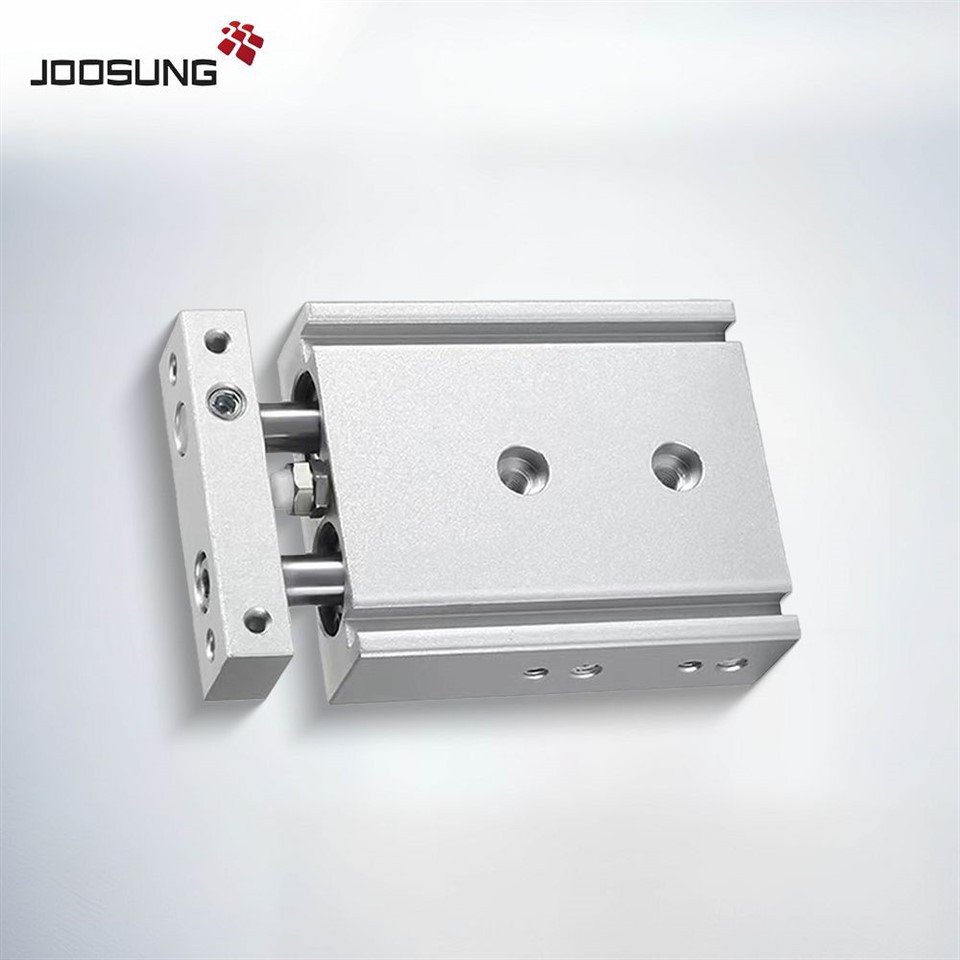

НаСерија Airtac TRе аJIS-стандарден двоен-цилиндар со воден прачкакомбинирање на погон и водење во едно компактно лизгачко-водено тело. Се одликува со анпродолжен систем за водење на лизгањекој работи без подмачкување, обезбедувајќи висока прецизност и издржливост. Нејзината двојна-структура на шипки го минимизира отклонувањето на краевите на шипката- и спречува ротација, обезбедувајќи одлична отпорност на силите на свиткување и извиткување.
Дизајнот дозволувамонтажа на повеќе-површинипреку дупките за ориентација и вклучува браник за прилагодување на ударот напред за да го ублажи ударот. Двојните порти за воздух од двете страни нудат флексибилност при монтирање, а магнетот е вклучен како стандард за беспрекорна интеграција на сензорите.
|
Како да нарачате пневматски цилиндар од серијата TR |
|||
|
TR |
20 |
50 |
S |
|
Модел |
Големина на дупката |
Мозочен удар на цилиндарот |
Магнет |
|
TR: Двоен-цилиндар со прачка (тип со двојно дејство) |
6 10 16 20 25 32 |
С: Со магнет |
|
Потребен е компактен цилиндар сопрецизно водство и висок структурен интегритет?
НаДвоен-цилиндар со водени шипки од серијата Airtac TRнуди сигурни, просторни-ефикасни перформанси за тешки околини за автоматизација.
Контактирајте со нас денесза детални листови со податоци, 3D CAD модели и OEM-оптимизирани цитати!
|
Спецификација: |
|||||
|
Големина на отворот: |
10 |
16 |
20 |
25 |
32 |
|
Актерски тип: |
Двојно дејствување |
||||
|
Течност: |
Воздух (да се филтрира со филтер од 40 μm) |
||||
|
Работен притисок: |
0,2 ~ 1,0 MPa |
0,15 ~ 1,0 MPa |
|||
|
Доказ притисок: |
1,5 MPa (215 psi) |
||||
|
Температура (степен): |
-20~70 |
||||
|
Ѕвонење на брзината (mm/s): |
30~500 |
||||
|
Прилагодлив удар (мм): |
-5~0 |
||||
|
Тип на перница: |
Браник |
||||
|
Не-толеранција: |
± 0,4 степени |
± 0,3 степени |
|||
|
Големина на порта: |
M5X0.8 |
PT1/8 |
|||
|
Сериски модел |
Достапни модели |
|
Серија TR6 |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S |
|
Серија TR10 |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S, TR10-60S, TR10-70S, TR10-80S, TR10-90S, TR10-100S |
|
Серија TR16 |
TR16-10S, TR16-20S, TR16-30S, TR16-40S, TR16-50S, TR16-60S, TR16-70S, TR16-80S, TR16-90S, TR16-100S, TR16,TRS-16 |
|
Серија TR20 |
TR20-10S, TR20-20S, TR20-30S, TR20-40S, TR20-50S, TR20-60S, TR20-70S, TR20-80S, TR20-90S, TR20-100S, TRS1,TRS-12 |
|
Серија TR25 |
TR25-10S, TR25-20S, TR25-30S, TR25-40S, TR25-50S, TR25-60S, TR25-70S, TR25-80S, TR25-90S, TR25-100S, TRS25,TRS-15 |
|
Серија TR32 |
TR32-10S, TR32-20S, TR32-30S, TR32-40S, TR32-50S, TR32-60S, TR32-70S, TR32-80S, TR32-90S, TR32-100S, TRS32,TRS-12 |
