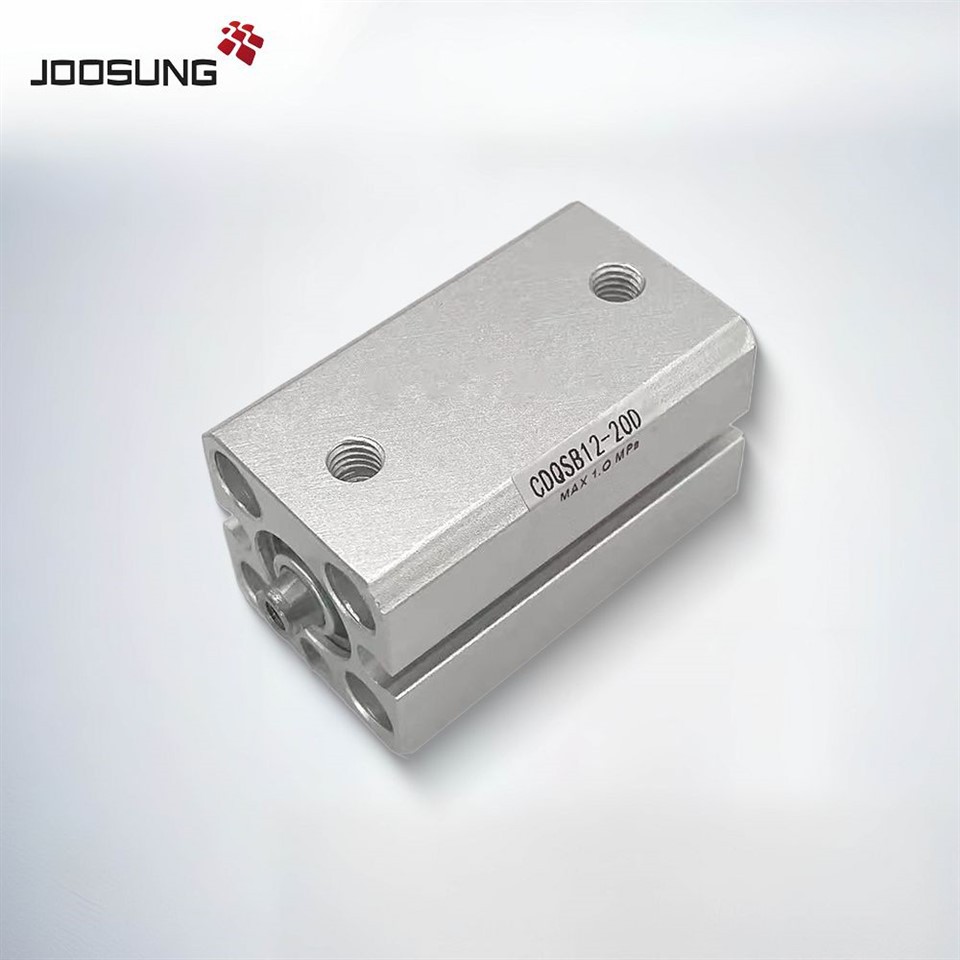

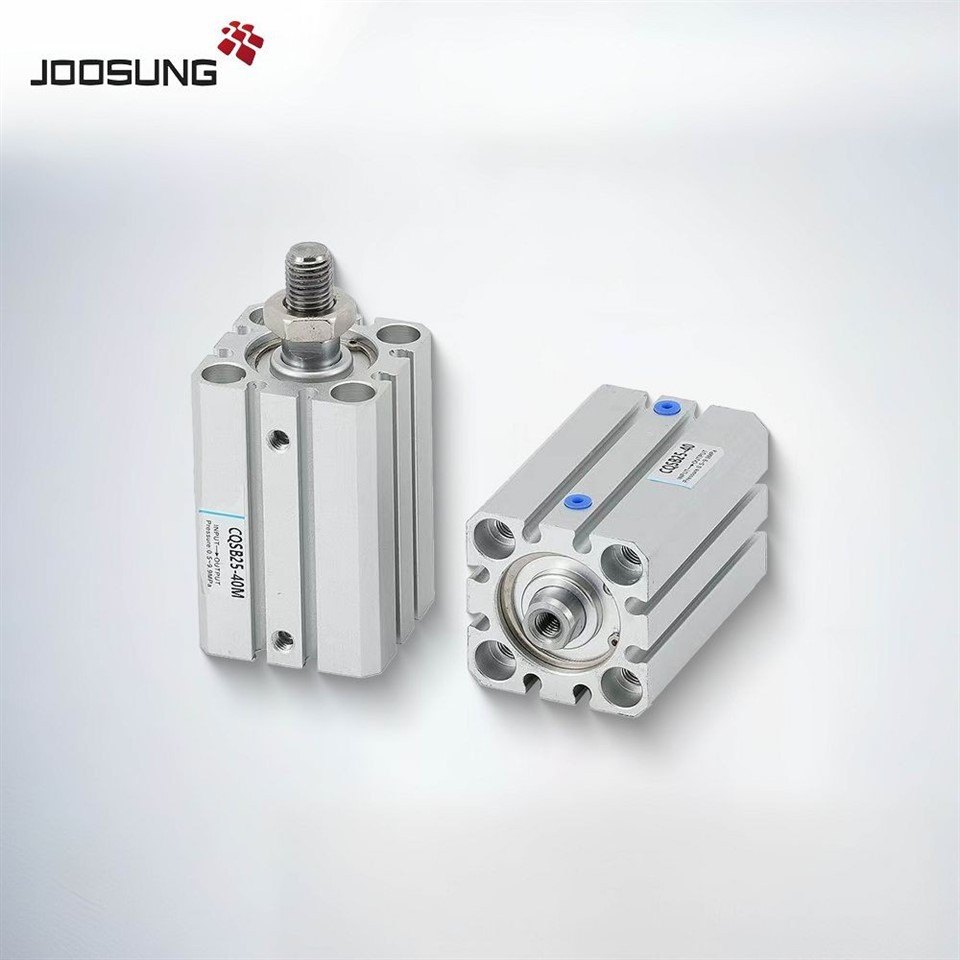

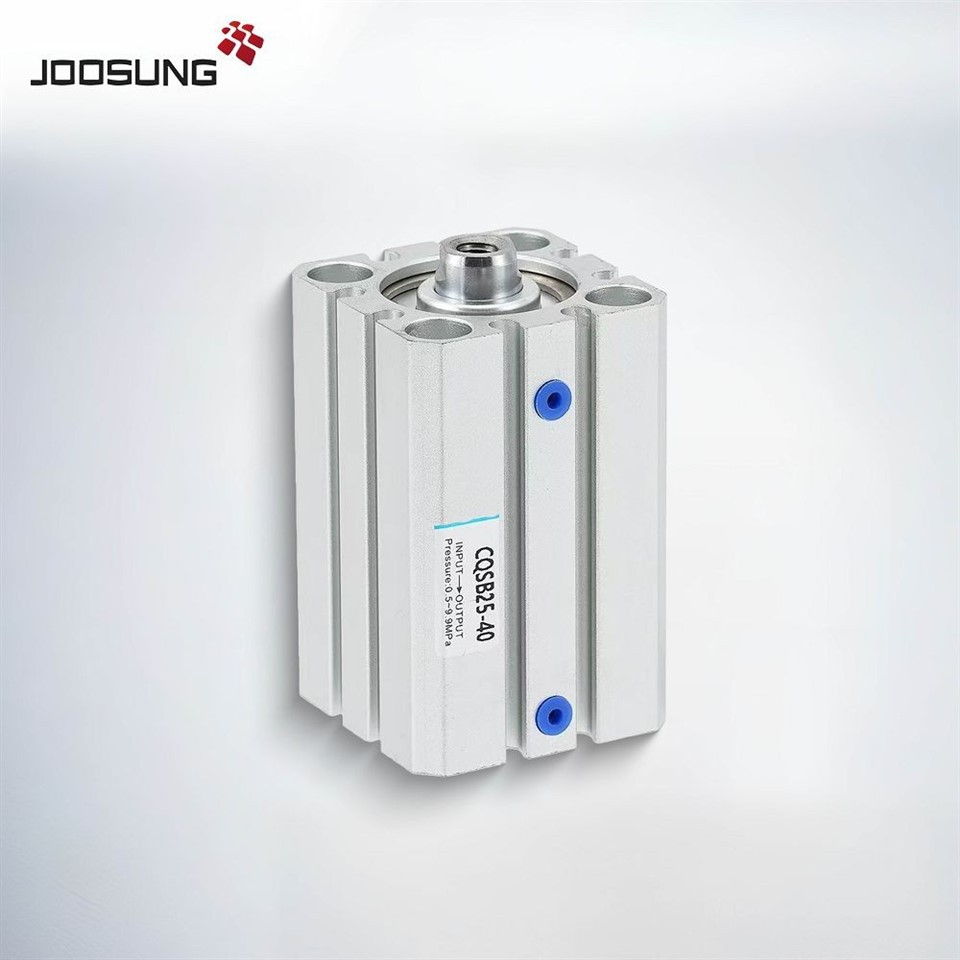

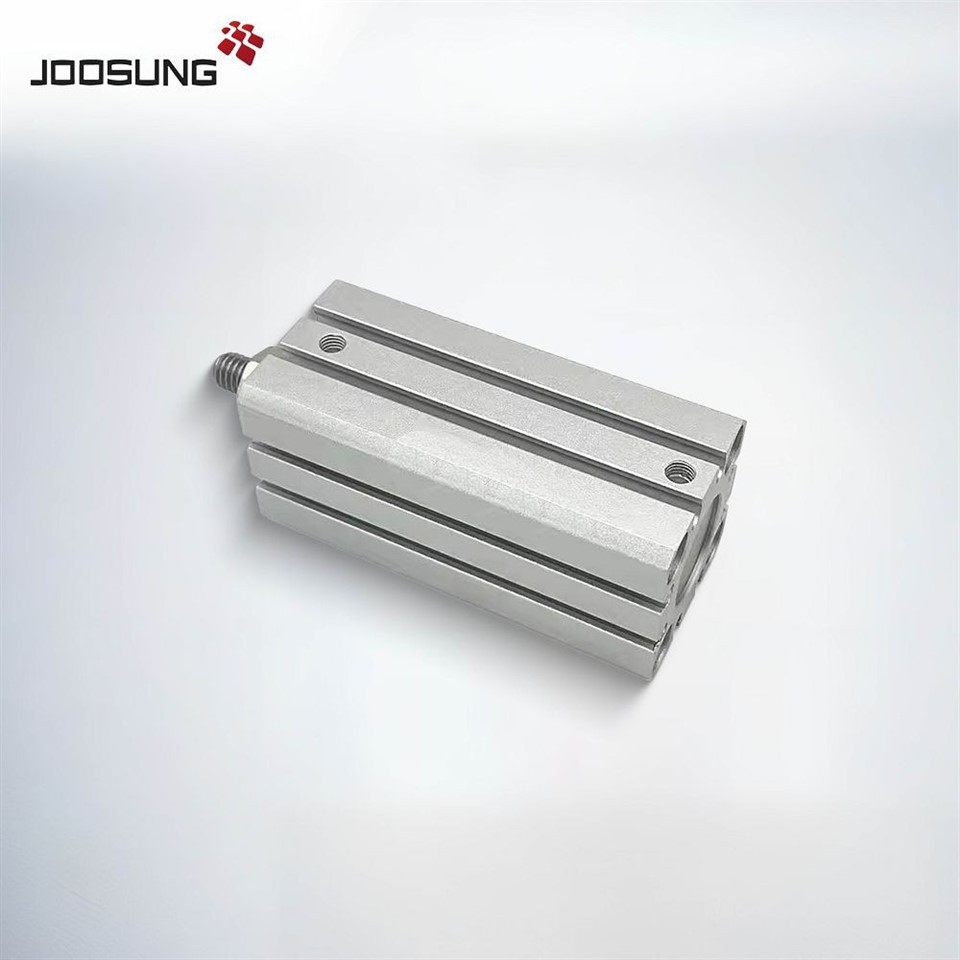

НаКомпактен пневматски цилиндар од серијата CQSBе дизајниран за модерна автоматизација која бара намален простор без жртвување на перформансите. Изграден заISO 15552/CQS стандарди, CQSB цилиндрите имаат карактеристика aтенко тело, тврда-анодизирана алуминиумска буре, ичетири површински жлебови за автоматско прекинување, овозможувајќи беспрекорно монтирање на магнетен сензор во која било ориентација. Големините на отворите се движат од 6 mm до 125 mm, ударот до 50 mm (може да се приспособат) и работен притисок до 1 MPa.
Лесниот, но робустен, CQSB обезбедува непречено движење со двојно дејство со постојана повторливост, што го прави идеален зароботски единици за фаќање, системи за собирање и поставување, машини за пакување, икомпактни линеарни актуатори во производството на електроника .
|
Како да нарачате пневматски цилиндар од серијата CQSB |
|||||||
|
CQS |
B |
20 |
30 |
D |
M |
||
|
CDQS: Магнет |
Монтирање |
Големина на дупката |
Мозочен удар на цилиндарот |
Акција |
Опција за тело |
||
|
Стандарден мозочен удар |
Долг мозочен удар |
Д: Двојна глума |
Стандарден мозочен удар |
Долг мозочен удар |
|||
|
Б: Преку дупка |
12 |
5 10 15 |
35 40 45 50 75 100 125 150 175 200 |
Нил: Стандардно |
В: Со гумен браник Женски конец на крајот на прачка |
||
|
L: Тип на стапало |
16 |
В: Гума |
|||||
|
LC: Компактен тип на стапало |
20 |
5 10 15 20 25 30 35 40 45 50 |
75 100 125 150 175 200 |
М: Машка нишка со крајот на прачка |
|||
|
F: Тип на прирабница од страна на прачка |
Ф: Шефот на главата |
CM:Со гумен браник Машка нишка за крај на прачка |
|||||
|
G: Тип на прирабница од страна на главата |
25 |
75 100 125 150 175 200 250 300 |
|||||
|
Д:Тип со двоен кливис |
|||||||
Ви треба цилиндар за заштеда на простор- за тесни дизајни за автоматизација?
НашиотКомпактни цилиндри од серијата CQSBкомбинирајте ISO компатибилност, ултра{0}}кратка должина, сензор-подготвена флексибилност и прилагодување со целосен отвор/потези.
Контактирајте не сега за податоци листови, CAD модели и масовни понуди.
|
Спецификации |
|||||
|
Големина на отворот (мм) |
12 |
16 |
20 |
25 |
|
|
Акција |
Двојно дејство, Единечна прачка |
||||
|
Течност |
Воздух |
||||
|
Подмачкување |
Не е потребно (не-подмачкување) |
||||
|
Доказ притисок |
1,5 MPa |
||||
|
Максимален работен притисок |
1,0 MPa |
||||
|
Минимален работен притисок |
0,07 MPa |
0,05 MPa |
|||
|
Температура на околината и течноста |
Без автоматски прекинувач: -10 до 70 степени (Без замрзнување) |
||||
|
Со автоматски прекинувач: -10 до 60C (Без замрзнување) |
|||||
|
Перница |
Нема, гумен браник* |
||||
|
Навој на крајот на прачка |
Женски конец |
||||
|
Толеранција на должина на удар |
Стандарден удар:+1 степен Долг удар:+14* |
||||
|
Брзина на клипот |
50 до 500 mm/s |
||||
|
Дозволена кинетичка енергија (J) |
Стандарден тип |
0.022 |
0.038 |
0.055 |
0.09 |
|
Со гумен браник |
0.043 |
0.075 |
0.11 |
0.18 |
|
|
Сериски модел |
Достапни модели |
|
Серија CQSB12 |
CQSB12-5D, CQSB12-10D, CQSB12-15D, CQSB12-20D, CQSB12-25D, CQSB12-30D, CQSB12-35D, CQSB12-40D, CQSB15QSD2, CQSB12-20D, CQSB12-55D, CQSB12-60D |
|
Серија CQSB16 |
CQSB16-5D, CQSB16-10D, CQSB16-15D, CQSB16-20D, CQSB16-25D, CQSB16-30D, CQSB16-35D, CQSB16-40D, CQSB15QSD6, CQSB16-55D, CQSB16-60D |
|
Серија CQSB20 |
CQSB20-5D, CQSB20-10D, CQSB20-15D, CQSB20-20D, CQSB20-25D, CQSB20-30D, CQSB20-35D, CQSB20-40D, CQSB20-20D, CQSB20-45D CQSB20-55D, CQSB20-60D |
|
Серија CQSB25 |
CQSB25-5D, CQSB25-10D, CQSB25-15D, CQSB25-20D, CQSB25-25D, CQSB25-30D, CQSB25-35D, CQSB25-40D, CQSB25-QSD5, CQSB25-4BD CQSB25-55D, CQSB25-60D |
|
Сериски модел |
Достапни модели |
|
Серија CDQSB12 |
CDQSB12-5D, CDQSB12-10D, CDQSB12-15D, CDQSB12-20D, CDQSB12-25D, CDQSB12-30D, CDQSB12-35D, CDQSB12-40D, CDQSB15QS CD2-45D CDQSB12-55D, CDQSB12-60D |
|
Серија CDQSB16 |
CDQSB16-5D, CDQSB16-10D, CDQSB16-15D, CDQSB16-20D, CDQSB16-25D, CDQSB16-30D, CDQSB16-35D, CDQSB16-40D, CDQSB16-20D6, CDQSB16-45D CDQSB16-55D, CDQSB16-60D |
|
Серија CDQSB20 |
CDQSB20-5D, CDQSB20-10D, CDQSB20-15D, CDQSB20-20D, CDQSB20-25D, CDQSB20-30D, CDQSB20-35D, CDQSB20-40D, CDQSB20-4BD, CDQSB20-45D CDQSB20-55D, CDQSB20-60D |
